世界500強企業，日本愛普生集團旗下品牌產品，愛普生拓優科夢分社，該機構自從來到中國投資，其愛普生石英晶體諧振器的知名度在各大企業相當?shù)捻懥粒谥袊a(chǎn)的晶體也是從最初單一的壓電石英音叉晶體到石英晶體諧振器，石英晶體振蕩器，其產量從最初的5000萬到目前的幾十億PCS，大大的提高了EPSON知名度，與銷售量。
愛普生晶振以音叉型貼片晶振,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域。
是對應陶瓷諧振器（偏差大）和通常的石英晶體諧振器（偏差小）的中間領域的一種性價比出色的產品。
最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等。等用途。
產品符合無鉛焊接的回流焊曲線特性。
愛普生株式會社愛普生拓優科夢,（EPSON — TOYOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業。
愛普生晶振熱門型號:

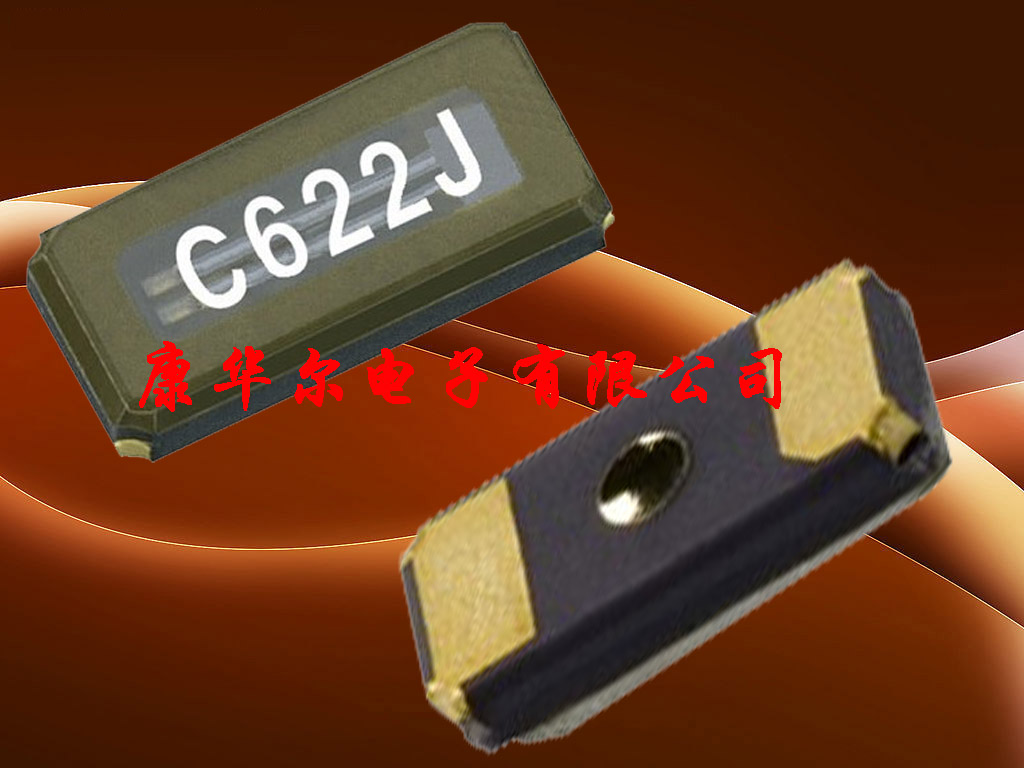

音叉型石英晶體：FC-135、FC-255、MC-306、MC-146、MC-406、C-002RX

愛普生：貼片晶振規格參數

愛普生晶振規格	標示	EPSON晶體規格參數			條件
標準頻率范圍	f_nom	32.768kHz	32kHz — 77.5kHz		請選擇你需要的頻率范圍。
保存溫度	T_stg	-55°C — +125°C			產品保存溫度
工作溫度	T_use	-40°C — +85°C
激勵功率	D_L	0.5μW (1.0μW Max.)			1.0uw最大
頻率偏差范圍	f_— l	±20ppm			精度范圍可指定。
頂點溫度	Ti	+25°C ±5°C
二次溫度係數	B	-0.04 × 10^-6/ °C² Max.
負荷容量	C_L	7pF, 9pF, 12.5pF			可指定
直列抵抗	R₁	70kΩ Max.		70kΩ 45kΩ
直列容量	C₁	3.4fF Typ.		3.7fF — 1.6fF
並列容量	C₀	1.0pF Typ.		1.3pF — 0.5pF
周波數経年変化	f_age	±3 ×10^-6 / year Max.			+25°C, 初年度

精工晶振產品可對愛普生產品替換型號有以下幾種：
音叉型石英晶振：SC-32S,SC-20S,SSP-T7-F、SSP-T2A、VT-200、SP-200T

精工晶振產品規格參數

Item	Symbol	Specifications
Nominal Frequency	f_nom	32.768kHz
Frequency — lerance	f_— l	±20 x 10^-6, ±30 x 10^-6, ±50 x 10^-6
Turnover Temperature	Ti	+25±5ºC
Parabolic Coefficient	B	(−3.5±1.0) x 10^-8/ºC²
Load Capacitance	CL	7.0pF / 12.5pF
Motional Resistance(ESR)	R1	44kΩ typ. / 65kΩ max.
Absolute Maximum Drive Level	DLmax.	1μW
Drive Level	DL	0.1μW
Shunt Capacitance	C ₀	0.8pF typ.
Frequency Ageing	f_age	±3 x 10^-6

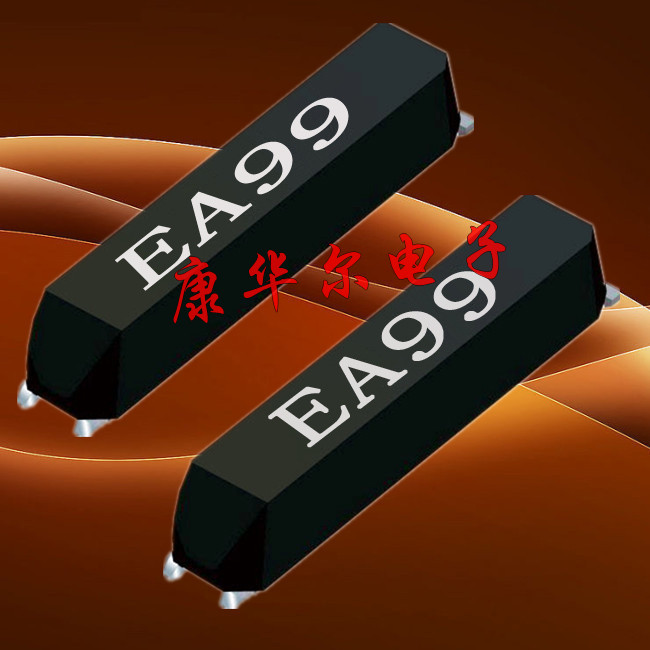

EPSON與SEIKO以上幾款產品的應用范圍其實基本差不多，好比愛普生的MC-146與精工的SSP-T7-F，這兩款產品基本上是一模一樣，
此款物料最初應用范圍并不是很廣闊，早期應用在MP3的收音機模塊上，后來被應用到手機上，隨著手機在國內的高速發展，這兩款物料被
史無前例的起到了超大量的啟用，直到2007年嚴重缺貨。后續智能手機的普及很多的手機方案公司改用為愛普生的FC-135，KDS的DST310S晶振。
