首頁進口晶振石英晶振,貼片晶振,HG-2150CA,SVC,BXC,SVH,BXH振蕩器,愛普生石英晶振型號,HG-2150CA 25.000M-BXC3

石英晶振,貼片晶振,HG-2150CA,SVC,BXC,SVH,BXH振蕩器,愛普生石英晶振型號,HG-2150CA 25.000M-BXC3

編號：69489856
頻率：1.0~60.0MHZ

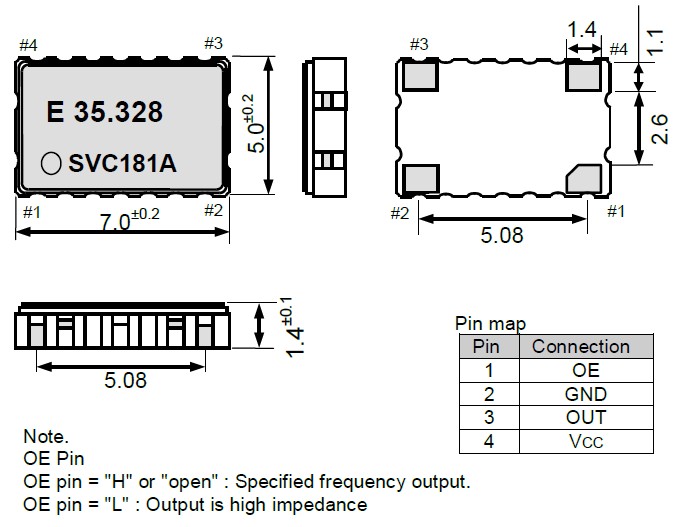

尺寸：5.0*7.0mm

貼片晶振,HG-2150CA,SVC,BXC,SVH,BXH振蕩器,愛普生石英晶振型號,"HG-2150CA 25.000M-BXC3"石英振蕩器,OSC應用：無線通信,智能手機,平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品等.VC-TCXO應用：智能手機晶體,無線...

分享到

貼片晶振,HG-2150CA,SVC,BXC,SVH,BXH振蕩器,愛普生石英晶振型號,"HG-2150CA 25.000M-BXC3",石英振蕩器,OSC應用：無線通信,智能手機,平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品等.VC-TCXO應用：智能手機晶體,無線基站,精密儀器,GPS衛星,汽車應用等晶體濾波器應用無線收發器,智能手機,無線網絡發射,GPS全球定位等等.

晶振參數	符號	HG-2150CA
標準頻率	fo	1.00 MHZ to 60.00 MHZ
電源電壓	Vcc	3.3V,5.5V
存儲溫度	T_stg	-40℃~+125℃
工作溫度	T_use	-40℃~+85℃
頻率公差	F_tol	±15.0 × 10^-6 Max
電流消耗	Icc	30 mA MAX
輸出當前禁用	I_dis	15 mA MAX
靜態電流	I_std	5 uA MAX
對稱性	SYM	45% to 55%
輸入電壓	V_IH	70% Vcc Min
輸入電壓	V_IL	30% Vcc Max
輸出負載	L_CMOS	15 pF Max
輸出電壓	V_OH	Vcc-0.4V Min
輸出電壓	V_OL	0.4V Max
上升/下降時間	tr/tf	4 ns Max
啟動時間	T_str	10 ms Max
頻率老化	F_aging	±10.0 × 10^-6 / years Max

如果由頻率計數器測量的頻率比目標頻率高,要增加電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況."HG-2150CA 25.000M-BXC3",該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：

方法1：降低產品線路外部電容（Cd和CG）的值,并通過晶體具有較低負載電容（CL）.

方法2：采用小電阻（RR）的晶體.

方法3：使用鎘和CG的不等價的設計.

我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.
