網絡同步及定時模塊用的CTS有源晶振料號與原廠編碼列表獨家推送
　　通訊與互聯網已經成為當今時代不可缺少的東西,只要生活在人群中我們每天都在使用,而且覆蓋了每個人的生活和工作當中,那么背后是什么東西在支撐著我們享受著,網絡與通訊帶來的便利和現代生活呢?答案當然是科技,但再厲害的科技也是由一樣樣不同的電子元器件支持的.而石英晶振又是其中不可缺少的一種,它是由壓電材料做成的,本身具有壓電效應和逆壓電效應,大多數的電子,數碼,智能型產品都要用到它.

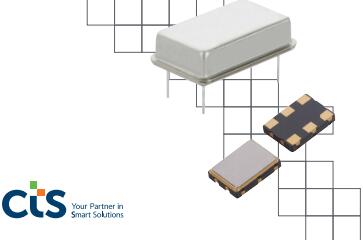

　　全球?qū)ｉT量產這種石英頻率組件的廠家,據不完全統計在10000家以上,美國的CTS晶振品牌,是目前行業里成立時間最長,資歷最深,經驗最豐富的一家,創辦于1896年,至今已經有123年的歷史了.CTS集團旗下頻率組件模塊的產品分類主要有石英晶體,SPXO振蕩器,TCXO振蕩器,VCXO振蕩器,VC-TCXO振蕩器,OCXO振蕩器等常用類型.廣泛應用到電信,IT,網絡,國防,航空航天,工業,智能醫療,交通運輸?shù)刃袠I(yè)產品.

　　這幾年CTS晶振著重研發應用于網絡定時與同步模塊設備身上的石英晶體振蕩器,而且一直在往小型化,薄型化,重量輕的方向的發展,到現在已經形成不小的規模.CTS提供了業界最廣泛的晶體振蕩器(XO)系列.從最小的封裝到最高的頻率(大于1.0GHz),并提供包括CMOS,LVPECL,LVDS和SINEWAVE在內的多種輸出,我們甚至為最具挑戰性的應用提供了解決方案.

表1:低抖動和高頻時鐘振蕩器推薦型號:

型號	尺寸[mm]	輸出邏輯	頻率范圍[MHz]	相位抖動[fsMax]	電源電壓
634C,634P/L	3.2x2.5x1.1	HCMOS/LVPECL/LVDS	10~1000	65/5000	2.5V/3.3V
654C,654P/L	3.2x2.5x1.1	HCMOS/LVPECL/LVDS	10~ 1000	600	2.5V/3.3V
656C,656P/L	3.2x2.5x1.1	HCMOS/LVPECL/LVDS	10~1000	600	2.5V/3.3V
633	3.2x2.5x1.1	LVPECL/LVDS	10~220	600	2.5V/3.3V
653	3.2x2.5x1.1	LVPECL/LVDS	10~320	500	2.5V/3.3V
637	3.2x2.5x1.1	LVPECL/LVDS	10~320	500	2.5V/3.3V
655	3.2x2.5x1.1	LVPECL/LVDS	80~170	500	2.5V/3.3V
638	3.2x2.5x1.1	LVPECL/LVDS	80~170	最大100典型值200	2.5V/3.3V
VF901480	3.2x2.5x1.1	LVPECL/LVDS	10~320	最大100典型值200	3.3V
VF901380	3.2x2.5x1.1	LVPECL/LVDS	19~200	55	3.3V
VF901377	3.2x2.5x1.1	LVPECL/LVDS	8K~ 200	55	3.3V
VF900990	3.2x2.5x1.1	LVPECL/LVDS	19~200	35	3.3V

　　表1是CTS晶振品牌中性能較高的部分振蕩器產品型號,和主要的規格參數選項,封裝尺寸都是3.2x2.5x1.1mm的,屬于比較常規的一種體積,市場上對這種尺寸的3225mm振蕩器需求量非常大.符合ROHS和無鉛的環保要求,頻率穩定性在±20ppm,工作溫度常規-20℃~+70℃,還可以拓展到-40℃~+85℃高溫,用于網絡定時/同步模塊,無線蜂窩,WiFi路由器,無線局域網,千兆光纖等網絡設備.

表2:CTS有源晶振料號與對應的原廠編碼:

636L3C012M00000	636晶振	12MHz	(5.00mmx3.20mm)
636L3C025M00000	636晶振	25MHz	(5.00mmx3.20mm)
636L3I025M00000	636晶振	25MHz	(5.00mmx3.20mm)
636L3C018M43200	636晶振	18.432MHz	(5.00mmx3.20mm)
636L3C020M00000	636晶振	20MHz	(5.00mmx3.20mm)
636L3C024M00000	636晶振	24MHz	(5.00mmx3.20mm)
636L3C048M00000	636晶振	48MHz	(5.00mmx3.20mm)
636L3I003M68640	636晶振	3.6864MHz	(5.00mmx3.20mm)
636L3C024M57600	636晶振	24.576MHz	(5.00mmx3.20mm)
636L3I050M00000	636晶振	50MHz	(5.00mmx3.20mm)
625L3I006M00000	625晶振	6MHz	(2.50mmx2.00mm)
625L3C040M00000	625晶振	40MHz	(2.50mmx2.00mm)
625L3I004M00000	625晶振	4MHz	(2.50mmx2.00mm)
625L3I003M68640	625晶振	3.6864MHz	(2.50mmx2.00mm)
625L3I013M00000	625晶振	13MHz	(2.50mmx2.00mm)
625L3I032M00000	625晶振	32MHz	(2.50mmx2.00mm)
625M3I014M31818	625晶振	14.31818MHz	(2.50mmx2.00mm)
625M3I025M00000	625晶振	25MHz	(2.50mmx2.00mm)
625M3I040M00000	625晶振	40MHz	(2.50mmx2.00mm)
625M3I050M00000	625晶振	50MHz	(2.50mmx2.00mm)
632L3I011M05920	632晶振	11.0592MHz	(3.20mmx2.50mm)
632N3I025M00000	632晶振	25MHz	(3.20mmx2.50mm)
632L3I014M74560	632晶振	14.7456MHz	(3.20mmx2.50mm)
632N3I033M00000	632晶振	33MHz	(3.20mmx2.50mm)
632L3I013M00000	632晶振	13MHz	(3.20mmx2.50mm)
632L3I024M57600	632晶振	24.576MHz	(3.20mmx2.50mm)
632L3I036M86400	632晶振	36.864MHz	(3.20mmx2.50mm)
632L3I050M00000	632晶振	50MHz	(3.20mmx2.50mm)
632L3I044M00000	632晶振	44MHz	(3.20mmx2.50mm)
TC32M5I32K7680	TC32晶振	32.768kHz	(3.20mmx2.50mm)
TC25L5I32K7680	TC25晶振	32.768kHz	(2.50mmx2.00mm)
TC25M5I32K7680	TC25晶振	32.768kHz	(2.50mmx2.00mm)
636L3C050M00000	636晶振	50MHz	(5.00mmx3.20mm)
636L3C027M00000	636晶振	27MHz	(5.00mmx3.20mm)
636L3C003M68640	636晶振	3.6864MHz	(5.00mmx3.20mm)
636L3C016M00000	636晶振	16MHz	(5.00mmx3.20mm)
636L3C008M00000	636晶振	8MHz	(5.00mmx3.20mm)
636L3I024M57600	636晶振	24.576MHz	(5.00mmx3.20mm)
636L3I020M00000	636晶振	20MHz	(5.00mmx3.20mm)
636L3I030M00000	636晶振	30MHz	(5.00mmx3.20mm)
636L3C028M63636	636晶振	28.63636MHz	(5.00mmx3.20mm)
636L3C033M33300	636晶振	33.333MHz	(5.00mmx3.20mm)
636L3C044M00000	636晶振	44MHz	(5.00mmx3.20mm)
636L3I010M00000	636晶振	10MHz	(5.00mmx3.20mm)
636L3I016M00000	636晶振	16MHz	(5.00mmx3.20mm)
636L3I001M84320	636晶振	1.8432MHz	(5.00mmx3.20mm)
636L3I007M37280	636晶振	7.3728MHz	(5.00mmx3.20mm)
636L3I035M32800	636晶振	35.328MHz	(5.00mmx3.20mm)
636L3I014M74560	636晶振	14.7456MHz	(5.00mmx3.20mm)
636L3I012M00000	636晶振	12MHz	(5.00mmx3.20mm)
636L3I008M00000	636晶振	8MHz	(5.00mmx3.20mm)
636L3C014M31818	636晶振	14.31818MHz	(5.00mmx3.20mm)
636L3I048M00000	636晶振	48MHz	(5.00mmx3.20mm)
636L3C033M00000	636晶振	33MHz	(5.00mmx3.20mm)
636L3I024M00000	636晶振	24MHz	(5.00mmx3.20mm)
636L3C032M00000	636晶振	32MHz	(5.00mmx3.20mm)
636L3C016M38400	636晶振	16.384MHz	(5.00mmx3.20mm)
636L3C014M74560	636晶振	14.7456MHz	(5.00mmx3.20mm)
636L3I004M00000	636晶振	4MHz	(5.00mmx3.20mm)
636L3I020M48000	636晶振	20.48MHz	(5.00mmx3.20mm)

　　第二個表格是CTS公司為網絡同步與定時系統方案,提供的符合產品要求的高性能有源晶振原廠編碼,比較有意思的是,這些編碼可精確到任何一種重要的規格參數.比如包含了系列料號,具體的頻率,電源電壓,輸出方式,工作溫度,頻率穩定度,封裝尺寸等信息.所以現在也比較受用戶喜歡,只需要一條編碼就可以精準無誤的購買到需要的石英晶振產品.
