首頁歐美晶振ACT晶振,92016S晶振,時鐘晶體振蕩器

ACT晶振,92016S晶振,時鐘晶體振蕩器

編號：78081646
頻率：4~54MHz

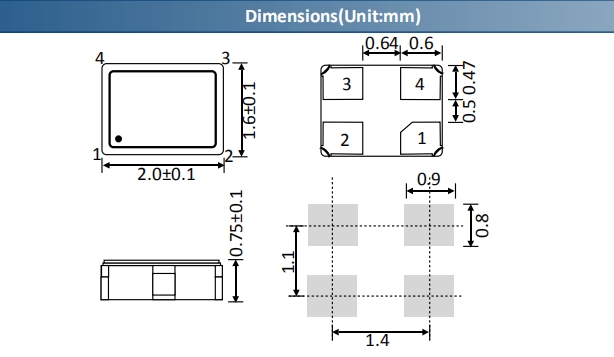

尺寸：2.0*1.6*0.75mm

有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS輸出晶振集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 μA以下,編帶包裝方式可對應自動搭載及IR回流...

分享到

　 ACT晶振,92016S晶振,時鐘晶體振蕩器.貼片石英晶振,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
　有源晶振高頻振蕩器使用IC與晶片設計匹配技術:有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.
.

通過新的合作伙伴關系定制頻率解決方案我們與Esterline研究和設計（ERD）的合作使我們能夠突破貼片晶振技術的界限.這些突破性產品為TCXO和OCXO設立了新標準,創造了當今市場上性能最高,最精確的振蕩器技術.

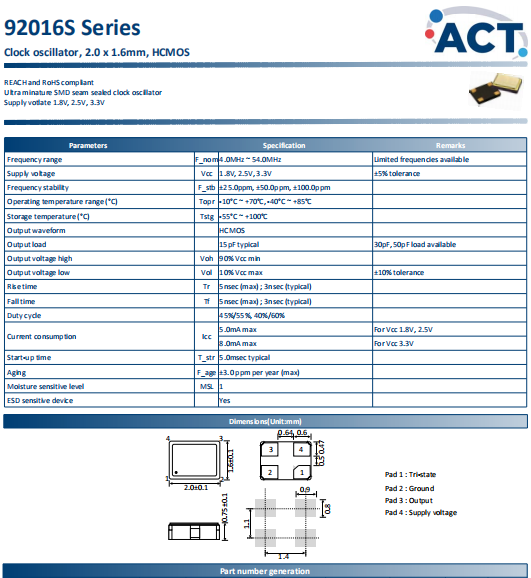

型號	符號	92016S
輸出方式	-	HCMOS
輸出頻率范圍	fo	4~54MHz
電源電壓	V_CC	+1.8V~+3.3V
頻率公差（含常溫偏差）	f_tol	±25ppm，±50pm，±100ppm
保存溫度范圍	T_stg	-55℃~+100℃
運行溫度范圍	T_use	-10℃~+70℃ -40℃~+85℃
消耗電流	I_CC	45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	15pF
波形對稱	SYM	45~55% [at outputs cross point]
上升時間下降時間	tr, tf	0.5ns max. [20~80% Output, OutputN]

抗沖擊

貼片晶振可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.

輻射

暴露于輻射環境會導致石英晶體性能受到損害,因此應避免照射.

鹵化合物

請勿在鹵素氣體環境下使用石英晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.

靜電

過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.

耐焊性

加熱包裝材料至+150°C以上會破壞產品特性或損害石英晶體振蕩器.如需在+150°C以上焊接晶體產品,建議使用2016晶振.在下列回流條件下,對晶體產品甚至SMD晶振使用更高溫度,會破壞產品特性.建議使用下列配置情況的回流條件.安裝這些產品之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

使用環境(溫度和濕度)

請在規定的溫度范圍內使用耐高溫晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.
